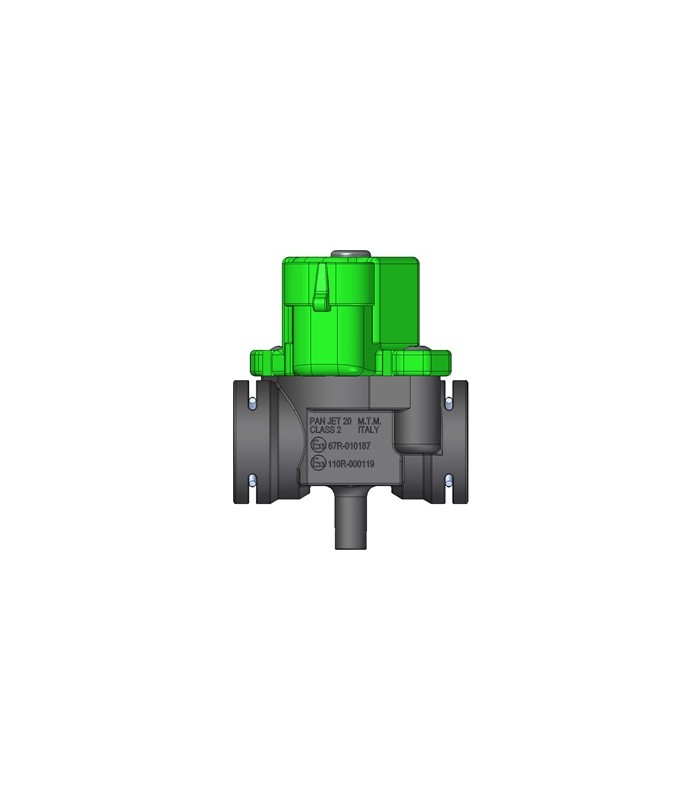

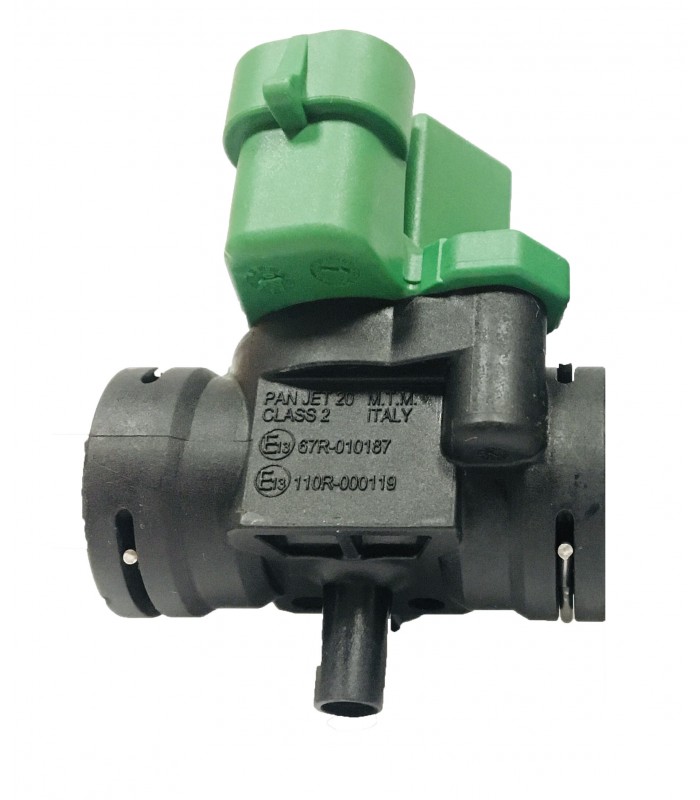

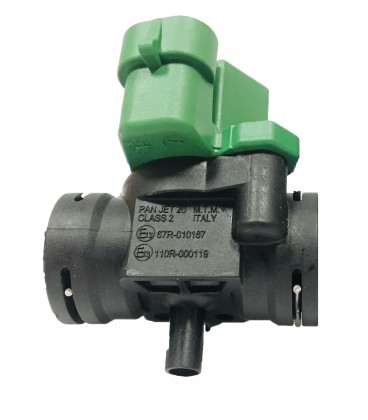

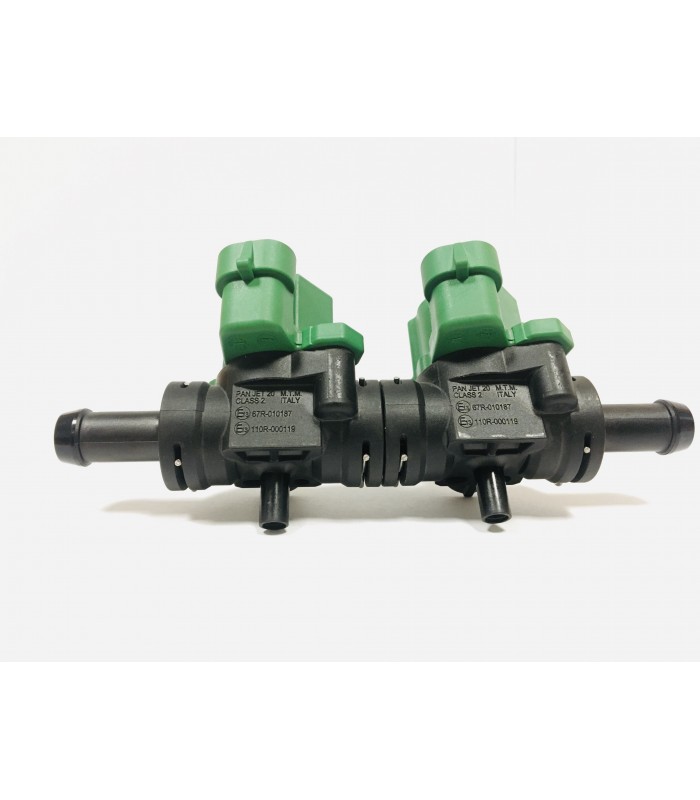

Iniettore Pan JET20
09SQ12000030
| INIETTORE PAN JET20 | |
| Alimentazione | GPL - CNG |
| Tipo Iniettore | Normalmente Chiuso, Botton Feed, Bassa Resistenza, Peak & Hold Strategy |
| Omologazione | 110R-000119 (CNG) - 67R-010187 (GPL) 10R-051139 |

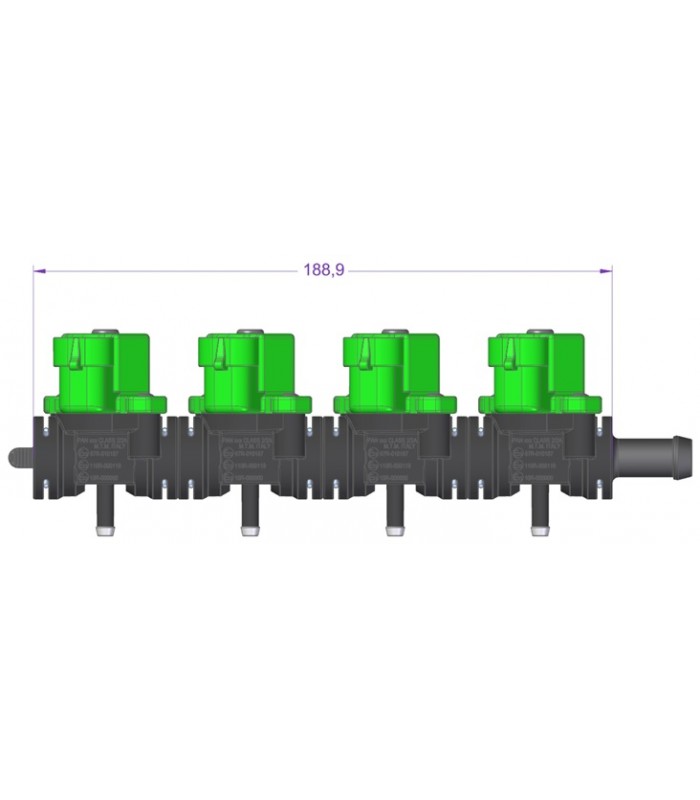

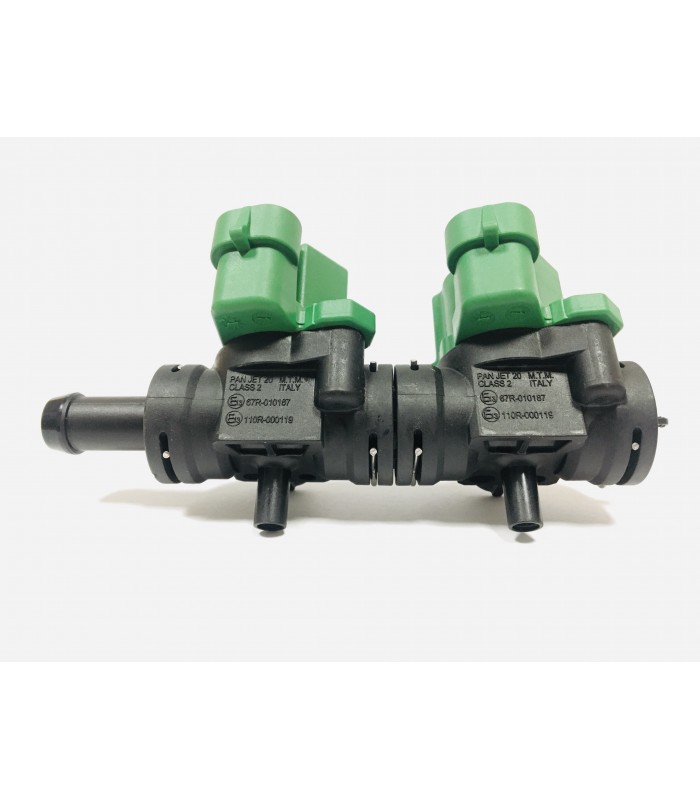

| Layout Iniettore | 8-6-5-4-3 Cilindri (Differenti kit Assemblaggio) |
| Rail Iniettore | Plastica |
| Connessione Elettriche | AMP SuperSeal 1.5 Connettore |
| Ingresso Gas | Tubo Diametro 12 mm |
| Uscita Gas | Tubo Diametro 6 mm |
| Accessori | Getti: 1,50 - 1,75 - 2,00 - 2,50 - 3,50 mm Tappo – Raccordi per sensori – Portatubo a 90° |
| Peso | 102 g (singolo iniettore) |
| TECHNICAL DATA SHEET | |
| ITEM | DETAIL |
| Resistenza a 20 °C | 1,75 ± 5% Ω |
| Induttanza a 100Hz | 4,4 mH |
| Pressione di Lavoro | 4,0 barg |
| Tensione di Lavoro | 8 ÷ 16 V |
| Range di Temperatura GPL | -20 to 120°C |
| Range di Temperatura CNG | -40 to 120°C |
| Temperatura di Lavoro | -20 to 120°C |
| Perdita (100% controllo durante produzione) a 20°C | < 15 cc/h @ 0,9 ± 0,1 barg and 2,0 ± 0,1 barg |
| Corsa | 0,5 mm |
| Tempo di Apertura a 13,5 V, 20°C (Controllo Statico) No Gigler | 2,1 ± 0,2 @ 2,0 barg, 4,0 ms (No Gigler) |
| Portata con aria dinamica a 20°C (100% controllo durante produzione) No Gigler | 840 ± 7% Nl/h @ 2,0 barg, 4,0 ms, 13,5 V, 40 ms (Period) |
| Portata con aria statica a 20°C (Controllo statico in Laboratorio) No Gigler | 11.000 Nl/h @ 2,0 barg, 13,5 V |
| Linearità* | ± 7% rispetto alla caratteristica lineare teorica da 3,0 ms di tempo di iniezione |
| Picco Corrente | 4,6 A |
| Mantenimento Corrente | Min 1.55 A |
| Affidabilità** | 600 Milioni di cicli |
* La linearità è calcolata considerando la differenza percentuale tra la caratteristica di portata dell'iniettore misurata e la caratteristica di portata dell'iniettore teorica mediante regressione lineare.
** Basato su test di laboratorio in aria.
